高頻紅外碳硫儀的坩堝燒空白是指通過高溫灼燒處理坩堝，去除其內部吸附的碳、硫等雜質，從而降低坩堝自身對分析結果的干擾，確保檢測數據準確性的過程。

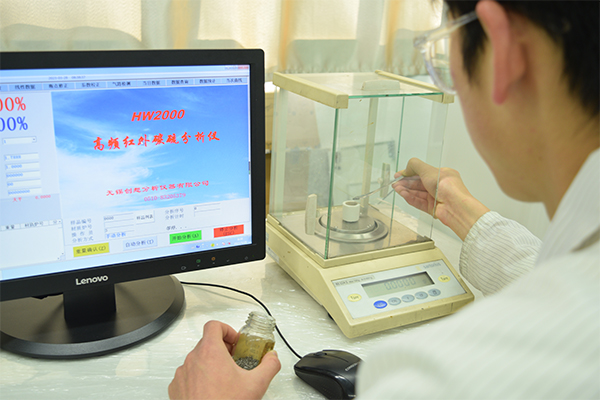

在高頻紅外碳硫儀的分析過程中，坩堝作為承載樣品的容器，其內部可能吸附有微量的碳、硫等元素。若未對坩堝進行充分處理，這些雜質會在樣品燃燒時釋放，導致分析結果偏高，影響檢測的準確性。因此，坩堝燒空白是高頻紅外碳硫分析的關鍵預處理步驟。

坩堝燒空白的具體操作及原理

高溫灼燒：將坩堝置于馬弗爐中，在高溫（通常為900℃-1200℃）下灼燒2-4小時。高溫環境可促使坩堝內部吸附的碳、硫等雜質氧化分解，轉化為氣體（如二氧化碳、二氧化硫）逸出，從而降低坩堝的空白值。

隨爐冷卻：灼燒完成后，坩堝需隨爐冷卻至室溫。驟冷可能導致坩堝開裂或內部應力變化，影響其使用壽命和空白值的穩定性。

干燥保存：處理后的坩堝應置于干燥皿中保存，防止再次吸附水分或雜質。

坩堝燒空白對分析結果的影響

降低系統誤差：通過燒空白處理，坩堝的空白值可顯著降低（從未經處理的10-100ppm降至1ppm以下，甚至低于0.0003%），從而減少系統誤差，提高分析結果的準確性。

提升檢測靈敏度：對于低含量樣品的分析，坩堝的空白值對結果的影響尤為顯著。燒空白處理可降低背景干擾，提升檢測靈敏度，使分析結果更接近真實值。

增強結果重復性：預處理得當的坩堝，其空白值穩定且可重復，有助于提升分析結果的重復性和可靠性。

坩堝燒空白的注意事項

控制灼燒溫度和時間：灼燒溫度過低或時間不足，可能導致雜質去除不徹底；溫度過高或時間過長，則可能損壞坩堝或引入新的雜質。因此，需根據坩堝材質和分析要求，選擇合適的灼燒條件。

避免二次污染：灼燒后的坩堝需在干燥環境中保存，并在使用前再次檢查其清潔度。若坩堝表面有灰塵或油污，需重新進行燒空白處理。

定期更換坩堝：隨著使用次數的增加，坩堝的空白值可能逐漸升高。因此，需定期更換坩堝，以確保分析結果的準確性。

高頻紅外碳硫儀的坩堝燒空白雖看似是一個簡單的預處理步驟，實則是保障分析結果精準可靠的關鍵環節。它通過高溫灼燒有效去除坩堝內吸附的碳、硫雜質，大幅降低系統誤差，提升檢測靈敏度與結果重復性。在實際操作中，需嚴格把控灼燒溫度、時間，避免二次污染，并定期更換坩堝。只有做好每一個細節，才能讓坩堝燒空白真正成為高頻紅外碳硫分析的“隱形守護者”，為金屬材料的質量控制、工藝優化提供堅實的數據支撐，推動行業向更高精度、更高效率的方向發展。
